Snake con Arduino usando LCD y Joystick - Completado

Estoy contento de anunciar que al fin he terminado el videojuego que comencé hace casi un mes. Se trata del juego de la serpiente, viborita, snake o como lo conozcas; pero en Arduino usando una LCD.

Antes que nada te invito a ver la primera parte en donde todavía no terminaba el proyecto, el cual pausé porque no tenía los componentes necesarios, pero recientemente llegó mi pedido y pude terminar el proyecto.

Características de snake en Arduino

Lleva contador de puntaje
La serpiente puede ser movida con cualquier entrada, en este caso es un Joystick pero puede ser un botón, Bluetooth, etcétera
Opción para colocar comida en el tablero, de manera aleatoria
Si la serpiente come, se hace más larga
La pantalla no parpadea

Lecturas recomendadas

Vamos a usar cosas simples, pero si eres un principiante te recomiendo leer los enlaces que dejo a continuación. Para empezar, vamos a generar números aleatorios con Arduino; esto servirá para colocar la comida de manera aleatoria.

En segundo lugar vamos a usar un Joystick conectado al Arduino.

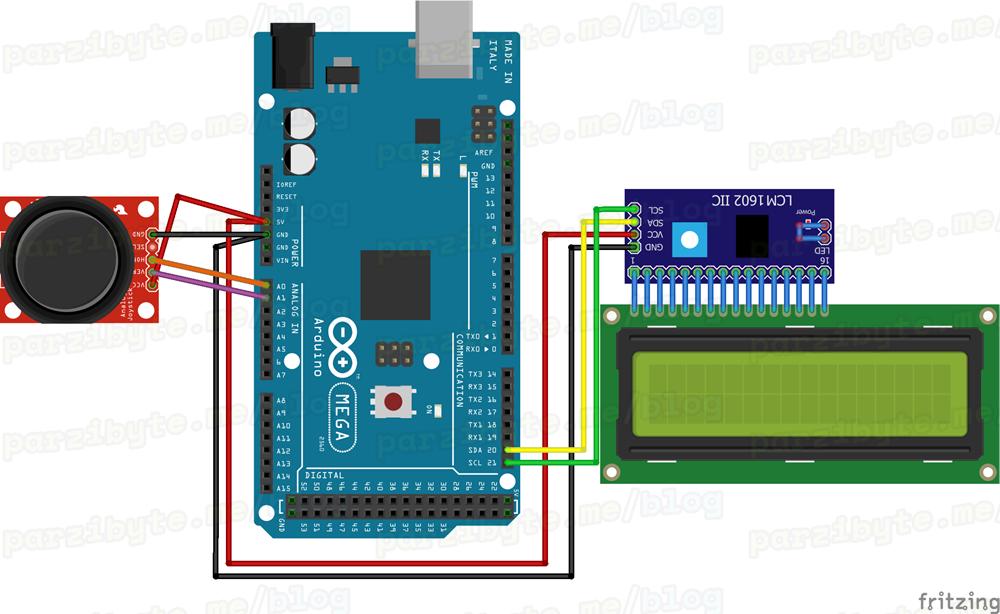

Circuito

Es como combinar el circuito de LCD I2C con Arduino y Arduino con Joystick. Aquí está:

Snake (serpiente) en Arduino con LCD y Joystick

Hay que notar que no he conectado el botón del joystick, pues por ahora no tiene ningún uso.

Nota: he usado un Arduino MEGA pero en un UNO debería funcionar como un encanto.

Comida de la serpiente

Como lo dije, una de las mejoras o actualizaciones es que se coloca comida de manera aleatoria en el escenario.

Para dibujar la comida tenemos dos funciones; una de ella calcula las coordenadas y la otra la coloca sobre el escenario:

// Calcula coordenadas aleatorias para colocar la comida
void randomizarComida() {
  comidaX = random(0, ANCHURA_TABLERO);
  comidaY = random(0, ALTURA_TABLERO);
}
// Coloca la comida en el escenrio
void acomodarComida() {
  escenario[comidaY][comidaX] = 1;
}

Colisiones y puntaje

Le damos seguimiento a la posición de la comida y calculamos si la serpiente colisiona con la misma, es decir, sabemos si la serpiente come, valga la redundancia, comida (podemos imaginar que la serpiente es una anaconda y la comida es un ratón).

De igual modo ahora el puntaje se aumenta de manera correcta.

// Saber en dónde está la comida para, más tarde, saber si la serpiente colisiona
int comidaX, comidaY;
// El puntaje. Se desborda cuando llega a 32767, creo
int puntaje = 0;

bool colisionaConComida() {
  return serpiente[0].x == comidaX && serpiente[0].y == comidaY;
}

void loop() {
  // ...
  if (colisionaConComida()) {
    puntaje++;
    randomizarComida();
    agregarPedazo(0, 0);// De hecho la posición del pedazo no importa al momento de agregar
  }
  // ...
}

Dirección con el joystick

También tenemos una función que lee un joystick y devuelve la dirección hacia la que se debe dirigir la serpiente:

// Leer del joystick
int obtenerDireccion() {

  int valorX = analogRead(pinX),
      valorY = analogRead(pinY);
  if (valorX > 1000) {
    return DIRECCION_ARRIBA;
  } else if (valorX < 200) {
    return DIRECCION_ABAJO;
  }

  if (valorY > 1000) {
    return DIRECCION_DERECHA;
  } else if (valorY < 200) {
    return DIRECCION_IZQUIERDA;
  }
  // Regresamos algo inválido, pues no se cambió,
  // y dependemos de la función cambiarDireccion
  return -1;
}

Evitar parpadeo de la pantalla

Me di cuenta de que no era necesario invocar al método clear de la pantalla, pues en cada momento se estaba dibujando el nuevo valor; eso redujo que la pantalla parpadee y sea desagradable a la vista.

Snake sobre Arduino - terminado

Finalmente dejaré la prueba de que todo funciona. Primero, el código:

/*
    Programado por Parzibyte
    14 de febrero de 2020
   ____          _____               _ _           _
  |  _ \        |  __ \             (_) |         | |
  | |_) |_   _  | |__) |_ _ _ __ _____| |__  _   _| |_ ___
  |  _ <| | | | |  ___/ _` | '__|_  / | '_ \| | | | __/ _ \
  | |_) | |_| | | |  | (_| | |   / /| | |_) | |_| | ||  __/
  |____/ \__, | |_|   \__,_|_|  /___|_|_.__/ \__, |\__\___|
         __/ |                               __/ |
        |___/                               |___/
    Blog:       https://parzibyte.me/blog/
    Ayuda:      https://parzibyte.me/#contacto
    Contacto:   https://parzibyte.me/#contacto/
*/
#include <LiquidCrystal_I2C.h>
#define ANCHURA_LCD 16
#define ALTURA_LCD 2
#define DIRECCION_LCD 0x3F // Si no sabes la dirección, visita [https://parzibyte.me/blog/posts/obtener-direccion-modulo-i2c-lcd-arduino/](https://parzibyte.me/blog/posts/obtener-direccion-modulo-i2c-lcd-arduino/)
#define ALTURA_TABLERO 16
#define ANCHURA_TABLERO 20
#define MAXIMA_LONGITUD_SERPIENTE (ALTURA_TABLERO * ANCHURA_TABLERO)

#define DIRECCION_DERECHA 0
#define DIRECCION_IZQUIERDA 1
#define DIRECCION_ARRIBA 2
#define DIRECCION_ABAJO 3

// Para leer el Joystick
const int pinX = 0,
          pinY = 1;

LiquidCrystal_I2C pantalla(DIRECCION_LCD, ANCHURA_LCD, ALTURA_LCD);
int escenario[ALTURA_TABLERO][ANCHURA_TABLERO] = {
  {0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0, /*  */0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0,},
  {0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0, /*  */0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0,},
  {0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0, /*  */0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0,},
  {0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0, /*  */0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0,},
  {0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0, /*  */0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0,},
  {0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0, /*  */0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0,},
  {0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0, /*  */0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0,},
  {0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0, /*  */0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0,},

  /***************************************************************************/
  {0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0, /*  */0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0,},
  {0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0, /*  */0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0,},
  {0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0, /*  */0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0,},
  {0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0, /*  */0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0,},
  {0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0, /*  */0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0,},
  {0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0, /*  */0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0,},
  {0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0, /*  */0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0,},
  {0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0, /*  */0, 0, 0, 0, 0,/*  */0, 0, 0, 0, 0,},
};

class PedazoSerpiente {
  public:
    int x, y;

    PedazoSerpiente(int a, int b) {
      x = a; y = b;
    }

    PedazoSerpiente() {
    }
};

PedazoSerpiente serpiente[MAXIMA_LONGITUD_SERPIENTE];
int longitudSerpiente = 0;
int direccion = DIRECCION_DERECHA;
// Saber en dónde está la comida para, más tarde, saber si la serpiente colisiona
int comidaX, comidaY;
// El puntaje. Se desborda cuando llega a 32767, creo
int puntaje = 0;

// Leer del joystick
int obtenerDireccion() {

  int valorX = analogRead(pinX),
      valorY = analogRead(pinY);
  if (valorX > 1000) {
    return DIRECCION_ARRIBA;
  } else if (valorX < 200) {
    return DIRECCION_ABAJO;
  }

  if (valorY > 1000) {
    return DIRECCION_DERECHA;
  } else if (valorY < 200) {
    return DIRECCION_IZQUIERDA;
  }
  // Regresamos algo inválido, pues no se cambió,
  // y dependemos de la función cambiarDireccion
  return -1;
}

void cambiarDireccion(int nuevaDireccion) {
  if (
    nuevaDireccion != DIRECCION_DERECHA
    && nuevaDireccion != DIRECCION_IZQUIERDA
    && nuevaDireccion != DIRECCION_ARRIBA
    && nuevaDireccion != DIRECCION_ABAJO
  ) {
    return;
  }
  if (
    (nuevaDireccion == DIRECCION_DERECHA || nuevaDireccion == DIRECCION_IZQUIERDA)
    && (direccion == DIRECCION_DERECHA || direccion == DIRECCION_IZQUIERDA)
  ) return;

  if (
    (nuevaDireccion == DIRECCION_ARRIBA || nuevaDireccion == DIRECCION_ABAJO)
    && (direccion == DIRECCION_ARRIBA || direccion == DIRECCION_ABAJO)
  ) return;

  direccion = nuevaDireccion;
}

void agregarPedazo(int x, int y) {
  if (longitudSerpiente >= MAXIMA_LONGITUD_SERPIENTE) return;
  if (x + 1 >= ANCHURA_TABLERO || x < 0)return;
  if (y + 1 >= ALTURA_TABLERO || y < 0)return;
  serpiente[longitudSerpiente] = PedazoSerpiente(x, y);
  longitudSerpiente++;
}

void moverSerpiente() {
  for (int i = longitudSerpiente - 1; i >= 1; i--) {
    serpiente[i].x = serpiente[i - 1].x;
    serpiente[i].y = serpiente[i - 1].y;
  }
  switch (direccion) {
    case DIRECCION_DERECHA:
      if (serpiente[0].x + 1 >= ANCHURA_TABLERO)serpiente[0].x = 0;
      else serpiente[0].x++;
      break;
    case DIRECCION_IZQUIERDA:
      if (serpiente[0].x <= 0)serpiente[0].x = ANCHURA_TABLERO - 1;
      else serpiente[0].x--;
      break;
    case DIRECCION_ARRIBA:
      if (serpiente[0].y <= 0)serpiente[0].y = ALTURA_TABLERO - 1;
      else serpiente[0].y--;
      break;
    case DIRECCION_ABAJO:
      if (serpiente[0].y + 1 >= ALTURA_TABLERO)serpiente[0].y = 0;
      else serpiente[0].y++;
      break;
  }
}

void colocarSerpienteEnMatriz() {
  for (int i = 0; i < longitudSerpiente; i++) {
    int x = serpiente[i].y,
        y = serpiente[i].x;
    escenario[x][y] = 1;
  }
}

// Calcula coordenadas aleatorias para colocar la comida
void randomizarComida() {
  comidaX = random(0, ANCHURA_TABLERO);
  comidaY = random(0, ALTURA_TABLERO);
}
// Coloca la comid en el escenrio
void acomodarComida() {
  escenario[comidaY][comidaX] = 1;
}

void setup() {
  randomSeed(analogRead(0));
  pantalla.init();
  pantalla.backlight();
  for (int i = 0; i < 3; i++) {
    agregarPedazo(5, i);
  }

  randomizarComida();

  pantalla.setCursor(0, 0);
  pantalla.print("Snake");
  pantalla.setCursor(0, 1);
  pantalla.print("By Parzibyte");
  delay(700);
  pantalla.clear();
}

void dibujarPuntaje() {
  pantalla.setCursor(6, 0);
  pantalla.print("SCORE");
  pantalla.setCursor(6, 1);
  pantalla.print(puntaje);
}

void dibujarMatriz() {
  byte figura[8];
  int numeroFigura = 0;
  for (int cuadritoX = 0; cuadritoX < 4; cuadritoX++) {
    for (int cuadritoY = 0; cuadritoY < 2; cuadritoY++) {
      for (int x = 0; x < 8; x++) {
        int numero = 0;
        int indice = cuadritoY == 0 ? x : (x + 8);
        int inicio = cuadritoX * 5;
        // Quién te conoce math.pow
        if (escenario[indice][inicio + 0] == 1)
          numero += 16;
        if (escenario[indice][inicio + 1] == 1)
          numero += 8;
        if (escenario[indice][inicio + 2] == 1)
          numero += 4;
        if (escenario[indice][inicio + 3] == 1)
          numero += 2;
        if (escenario[indice][inicio + 4] == 1)
          numero += 1;

        figura[x] = numero;
      }

      pantalla.createChar(numeroFigura, figura);
      pantalla.setCursor(cuadritoX, cuadritoY); // X, Y
      pantalla.write(byte(numeroFigura));
      numeroFigura++;
    }
  }

}

void limpiarMatriz() {

  for (int y = 0; y < 16; y++) {
    for (int x = 0; x < 20; x++) {
      escenario[y][x] = 0;
    }
  }
}

bool colisionaConComida() {
  return serpiente[0].x == comidaX && serpiente[0].y == comidaY;
}

void loop() {
  limpiarMatriz();
  cambiarDireccion(obtenerDireccion());
  moverSerpiente();
  colocarSerpienteEnMatriz();
  acomodarComida();
  dibujarMatriz();
  if (colisionaConComida()) {
    puntaje++;
    randomizarComida();
    agregarPedazo(0, 0);// De hecho la posición del pedazo no importa al momento de agregar
  }

  dibujarPuntaje();
  delay(10);// Mientras menor sea, más rápido va la serpiente, pero menor sensibilidad tiene el joystick
}

Aquí la demostración de mí jugando:

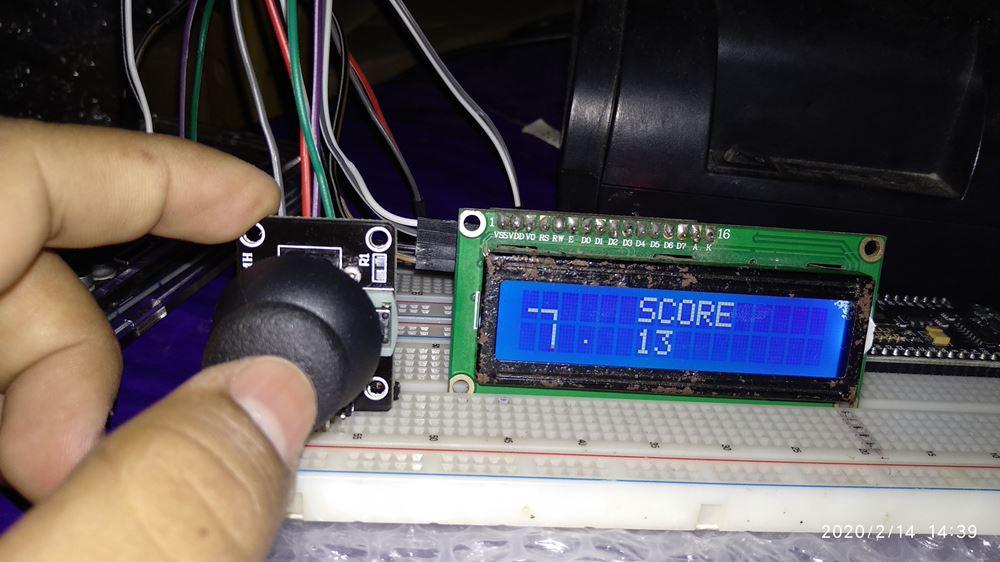

Parzibyte jugando snake en Arduino usando un joystick

Lo tengo de igual modo en vídeo:

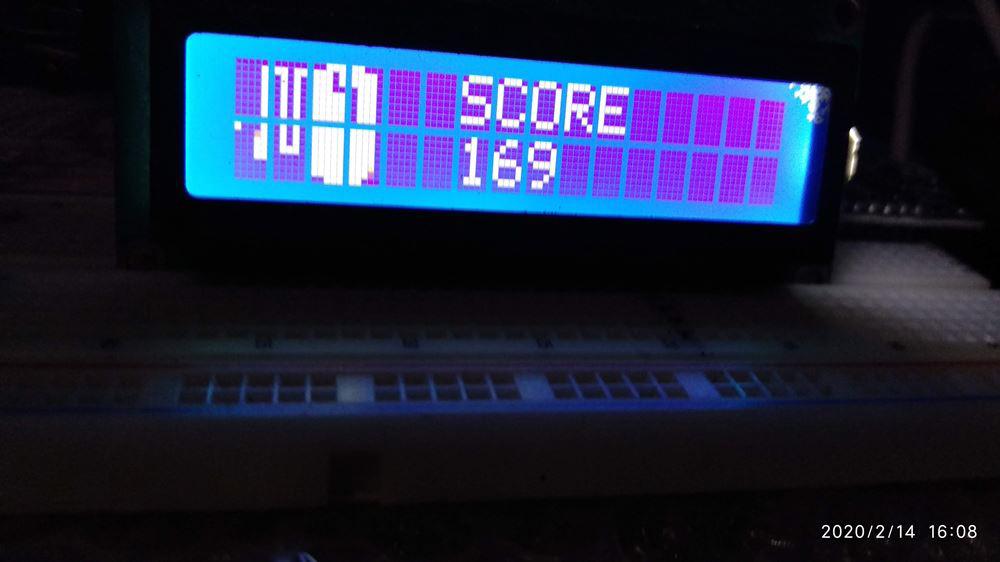

Por cierto, mi mayor puntaje creo que fue 169:

Mayor puntaje obtenido en juego de la serpiente con arduino y LCD

PD: lo sé, mi pantalla está oxidada, le tendré más cuidado.

Conclusión

Dejo el enlace a mi repositorio de GitHub en donde actualizaré el código si lo hago algún día; pero por ahora estoy muy satisfecho con el resultado. No olvides leer la primera parte, pues explico detalles importantes.

De hecho nadie solicitó este juego y no fue un requisito de ningún modo, simplemente fue un capricho. Lo intenté hacer hace algún largo tiempo y no pude, pero al intentarlo de nuevo, lo logré y quedó estupendo.

Si quieres puedes leer más sobre Arduino o Electrónica en mi blog.

Si el post ha sido de tu agrado te invito a que me sigas para saber cuando haya escrito un nuevo post, haya actualizado algún sistema o publicado un nuevo software. Facebook | X | Instagram | Telegram | También estoy a tus órdenes para cualquier contratación en mi página de contacto
