Componentes: Módulo USB a TTL y Teclado matricial en Fritzing

Introducción

Fritzing funciona para diseñar circuitos. Es un programa open source, lo que permite que tenga una comunidad.

Por defecto, Fritzing no trae el componente del USB a TTL ni el teclado matricial; pero gracias a dicha comunidad podemos conseguir uno que alguien más hizo.

Nota: puedes instalar fritzing siguiendo este tutorial

Componentes

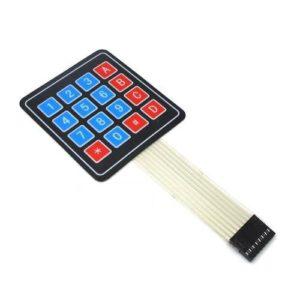

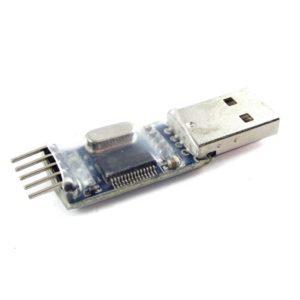

Los componentes que veremos son el módulo usb a ttl y el componente de teclado matricial. Son los de las imágenes:

Descargar

USB a TTL

El componente está alojado en GitHub, junto con muchos otros gracias a adafruit. Lo único que tenemos que hacer es ir a esta página:

https://github.com/adafruit/Fritzing-Library/blob/master/parts/USB%20TTL%20Serial%20Cable.fzpz

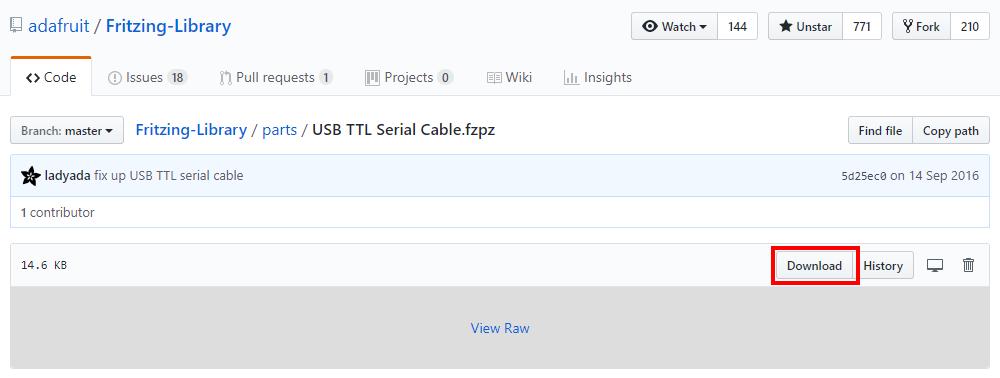

Una vez ahí, simplemente hacemos click en Download:

Guardamos el archivo en un lugar accesible y listo, ya lo hemos descargado.

Teclado matricial

Igualmente este componente está alojado en GitHub. Para descargarlo seguimos este link. El proceso para descargar es el mismo que el anterior.

Instalar en Fritzing

Usb a ttl

Abrimos Fritzing normalmente y esperamos a que cargue. Después, en el menú seleccionamos Archivo > Abrir, como se ve en la imagen:

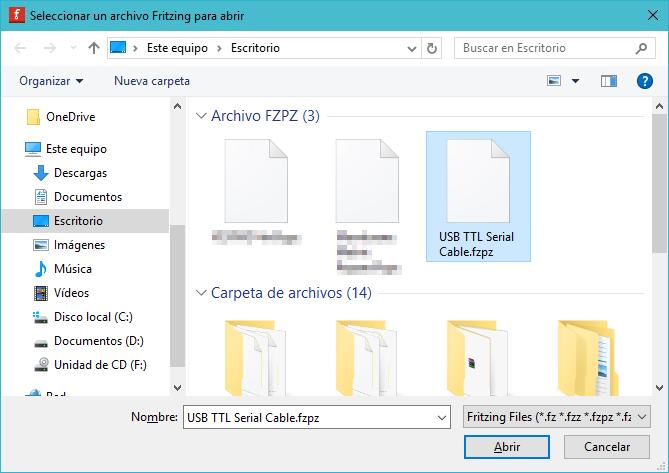

Buscamos el componente que descargamos anteriormente y hacemos click en Abrir:

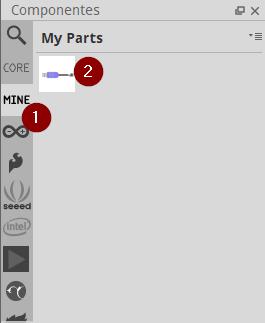

Esperamos un instante de tiempo y podremos ver que a la derecha, en componentes > Mine ha aparecido el nuevo módulo:

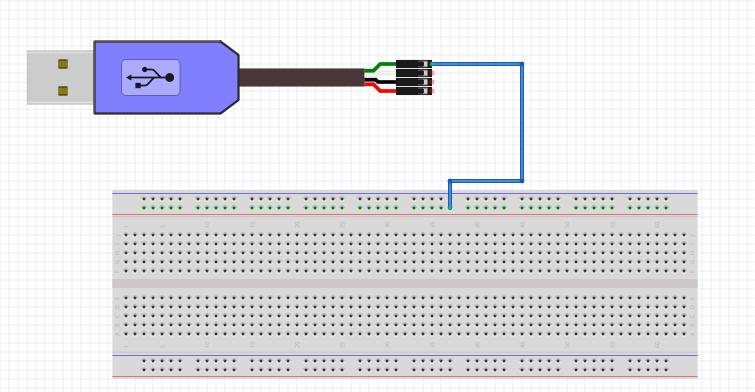

Ahora ya podemos usarlo en cualquier circuito. Así se ve:

Teclado matricial

Lo mismo que hicimos para el módulo usb a ttl. Lo abrimos y se verá en los componentes:

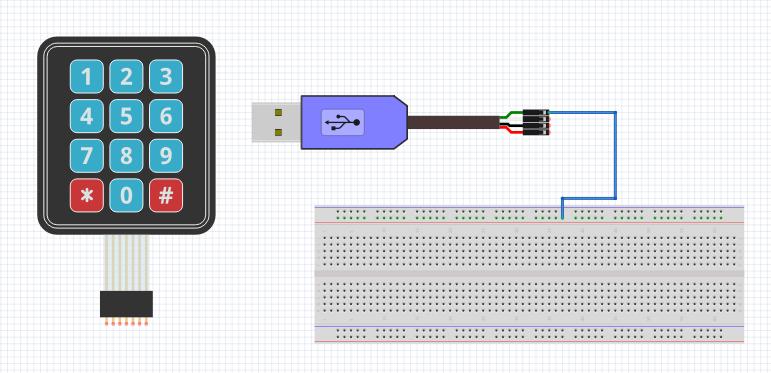

Cuando lo agregamos a un circuito, luce así:

Guardando cambios

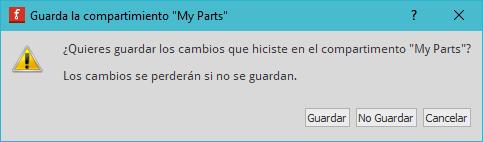

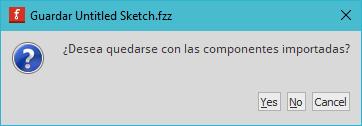

Independientemente de que guardemos o no el circuito, tenemos que guardar el componente que hemos utilizado. Al salir de Fritzing, se nos mostrarán 2 alertas preguntando si queremos guardar cambios.

Tenemos que hacer click en “Yes” y “Guardar” respectivamente:

Y con eso hemos agregado ambos componentes que no vienen incluidos por defecto.
