En tutoriales anteriores vimos cómo usar el LED integrado en la tarjeta ESP8266, en este post vamos a usar un pin (específicamente el D1) para encender y apagar un LED.
Lo que vamos a necesitar es una resistencia de 220 ohm y un LED.
Nota: te recomiendo configurar el ESP8266 con VSCode.
Conexiones de ESP8266

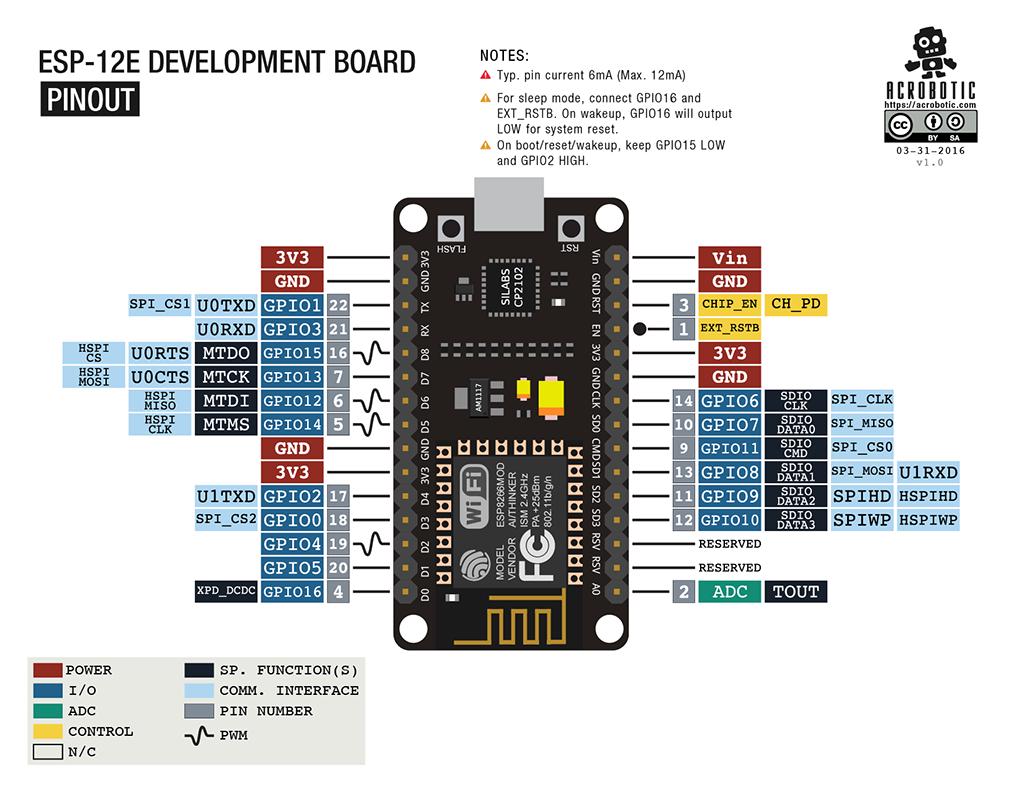

Yo uso esta imagen para guiarme (con reconocimiento al sitio acrobotic):
El PIN al que vamos a conectar es el D1 pero en el código será el pin 5 y por lo tanto la variable tendrá el valor de 5.
El circuito

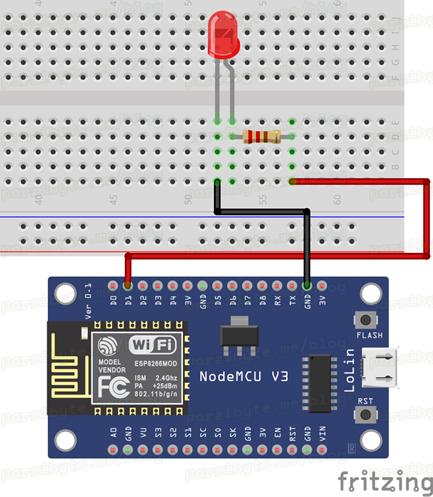

Conectamos el LED a una resistencia de 220 ohm, y esta a su vez al pin D1. El cátodo va conectado a tierra y en general queda así:
Código fuente
Entonces comenzamos declarando el pin (línea 20). Como lo dije, nos vamos a referir por su número de pin, coloreado en gris en la referencia de la tarjeta.
/*
Programado por Parzibyte
____ _____ _ _ _
| _ \ | __ \ (_) | | |
| |_) |_ _ | |__) |_ _ _ __ _____| |__ _ _| |_ ___
| _ <| | | | | ___/ _` | '__|_ / | '_ \| | | | __/ _ \
| |_) | |_| | | | | (_| | | / /| | |_) | |_| | || __/
|____/ \__, | |_| \__,_|_| /___|_|_.__/ \__, |\__\___|
__/ | __/ |
|___/ |___/
Blog: https://parzibyte.me/blog/
Ayuda: https://parzibyte.me/#contacto
Contacto: https://parzibyte.me/#contacto/
*/
#include <Arduino.h>
int LED_D1 = 5; // d1 pertenece al 5
void setup()
{
pinMode(LED_D1, OUTPUT);
}
void loop()
{
digitalWrite(LED_D1, HIGH);
delay(1000);
digitalWrite(LED_D1, LOW);
delay(1000);
}
Definimos el valor, después lo configuramos como PIN de salida o PIN OUTPUT. En el loop lo encendemos, esperamos un segundo, lo apagamos y volvemos a esperar. Eso se repite infinitamente.
Demostración

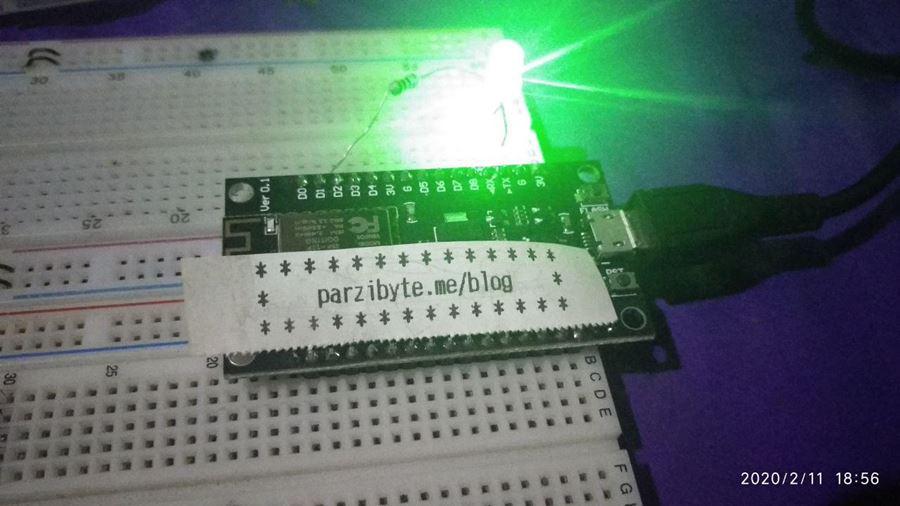

Al subir el código a la tarjeta se debe encender el LED:
Y después de un segundo se debe apagar:
Con esto terminamos el post. Más tarde traeré un ejemplo para usar el WiFi y encender o apagar el LED según sea el caso.
