Introducción
Hoy veremos un poco de VTP y configuración de VLANs. VTP propaga configuraciones en switches que pertenezcan al mismo dominio.
Nota: las contraseñas son cisco y class

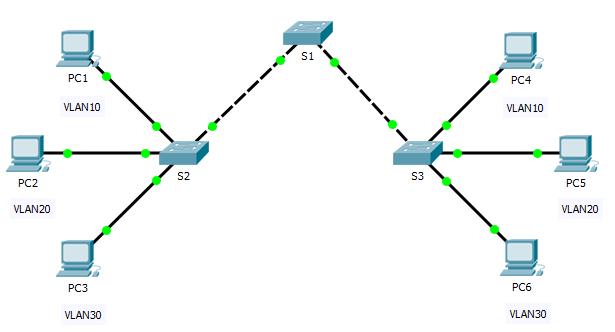

Distribución de la red
Configurar el S1 como servidor VTP, asignar dominio y contraseña
Abrimos la CLI del S1 y ejecutamos:
enable
configure terminal
vtp mode server
Para el dominio, ahí mismo hacemos:
vtp domain CCNA
Y finalmente para la contraseña:
vtp password cisco
Con eso ya llevamos 7 %. Aquí la imagen de la CLI:
Configurar S2 y S3 como clientes, con mismo nombre de dominio y contraseña que S1

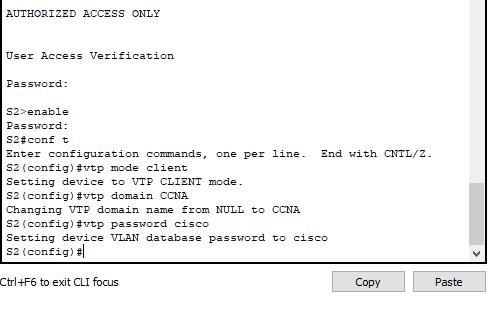

Lo mismo, sólo cambia el modo VTP de server a client. Para el S2:
Los comandos son:
enable
conf t
vtp mode client
vtp domain CCNA
vtp password cisco

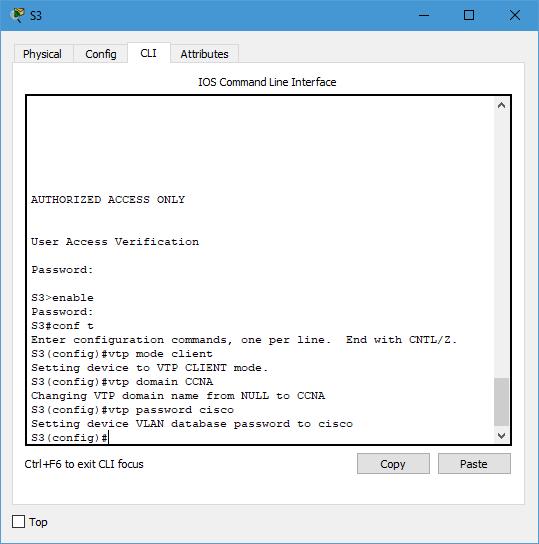

Ahora hacemos lo mismo en el S3:
Configurar VLAN en S1
Hora de crear las VLAN. Los comandos son:
enable
conf t
vlan 10
name Faculty/Staff
vlan 20
name Students
vlan 30
name Guest(Default)
vlan 99
name Management&Native

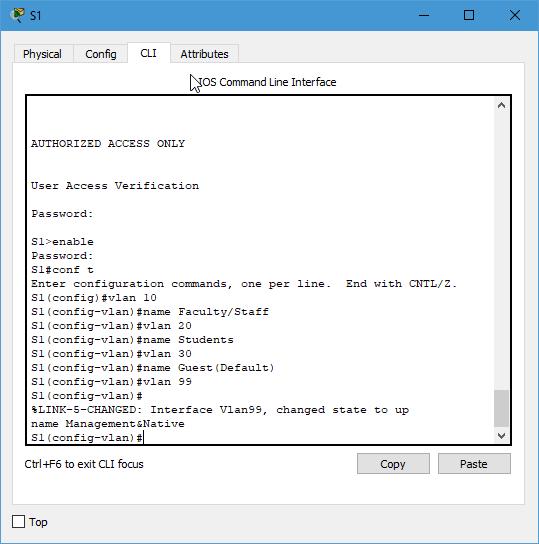

Aquí la imagen:
Se supone que este switch propagará las VLAN, así que no tenemos que crear las mismas VLAN en los demás switches.
El avance hasta ahora debe ser de 46 %.
Configurar los enlaces troncales en S1, S2 y S3
VLAN nativa y enlaces troncales de S1
Ejecutamos en el S1:
enable
conf t
int f0/1
switchport mode trunk
switchport trunk native vlan 99
int f0/3
switchport mode trunk
switchport trunk native vlan 99
Switch 2
Casi los mismos comandos, pero la nativa sólo va en la f0/1:
enable
conf t
int f0/1
switchport mode trunk
switchport trunk native vlan 99
Switch 3
Lo mismo que arriba pero en la f0/3 y en el switch 3:
enable
conf t
int f0/3
switchport mode trunk
switchport trunk native vlan 99
Con esto llevamos 76 % de la actividad.
Asignar VLAN a los puertos
Finalmente asignaremos los puertos del switch 2 y 3. Para ello…
Switch 2
enable
conf t
int f0/11
switchport mode access
switchport access vlan 10
int f0/18
switchport mode access
switchport access vlan 20
int f0/6
switchport mode access
switchport access vlan 30

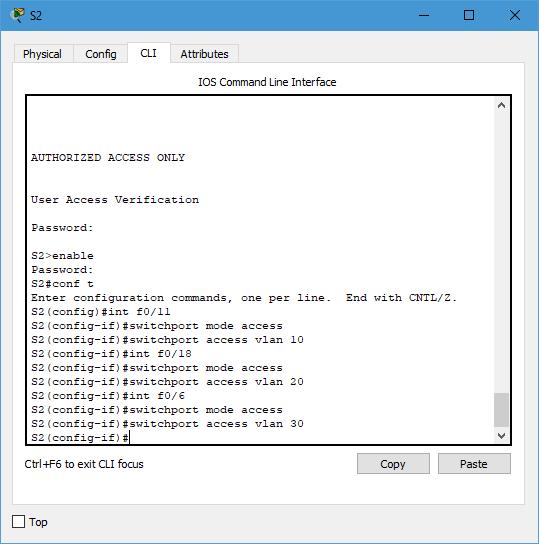

Justo como se ve en la imagen:
Switch 3
Para terminar, hagamos lo mismo en el s3:
enable
conf t
int f0/11
switchport mode access
switchport access vlan 10
int f0/18
switchport mode access
switchport access vlan 20
int f0/6
switchport mode access
switchport access vlan 30
Como se ve en esta imagen:
Con esto ya estamos al 100 %.
Conclusión

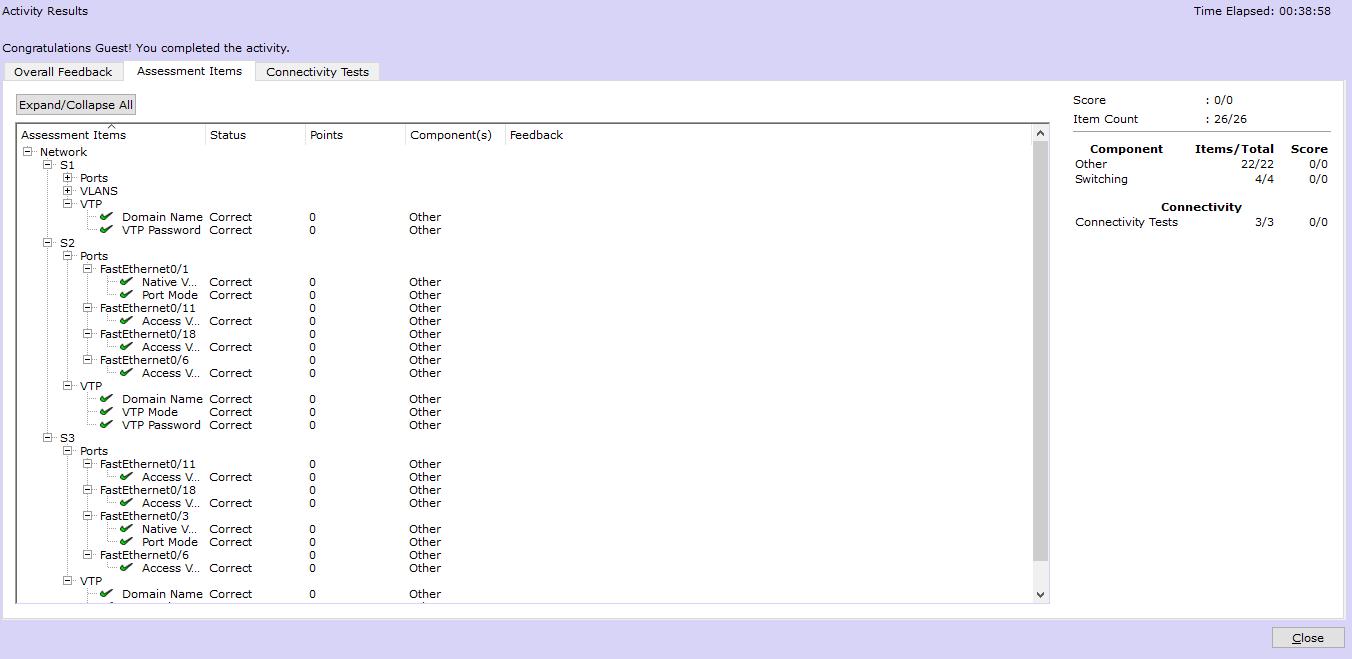

Aquí la imagen comprobando los resultados:
