Ejercicios resueltos con Cisco Packet Tracer parte 2: VLAN y enlaces troncales

Introducción

Ya tiene tiempo que resolví algunos ejercicios en Cico Packet tracer sobre VLSM. Hoy toca ver cómo configurar algunas VLAN y enlaces troncales.

Objetivos

• Configurar las VLAN en los switches.
• Configurar enlaces troncales en los switches.
• Verificar la conectividad de extremo a extremo.

topología y distribución de red

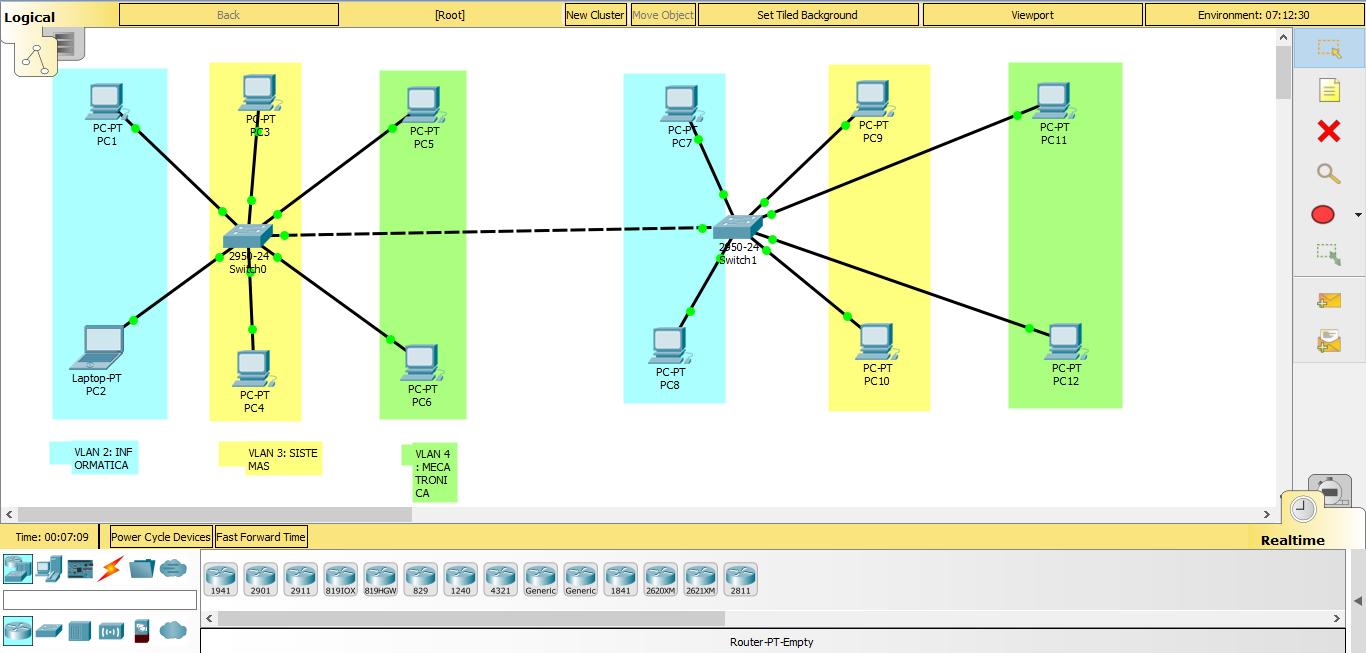

Así se ve la red:

Tarea 1: configurar los dispositivos y verificar conectividad

Configure cada switch con las siguientes configuraciones básicas. • Nombre de host (Para Switch 0 S1 y Para Switch 1 S2) • Contraseña secreta de enable (class) • Configuraciones de la línea (cisco)

Configurar Switch 0 (cero)

Nombre de host

Abrimos la CLI del switch y le ponemos su nombre:

enable
configure terminal
hostname S1

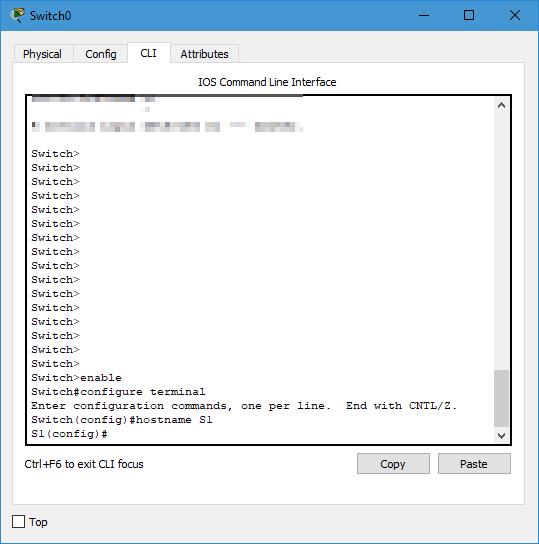

Así como en la imagen:

Con esto ya llevamos 3 % de la actividad.

Contraseña secreta

Escribimos en la misma CLI:

enable secret class

En este caso, class es la contraseña. Con esto ya llevamos 7 %

Configuraciones de la línea

Finalmente vamos a escribir en la CLI:

line console 0
password cisco
login

Ya llevamos 11 % completado.

Configurar Switch 1

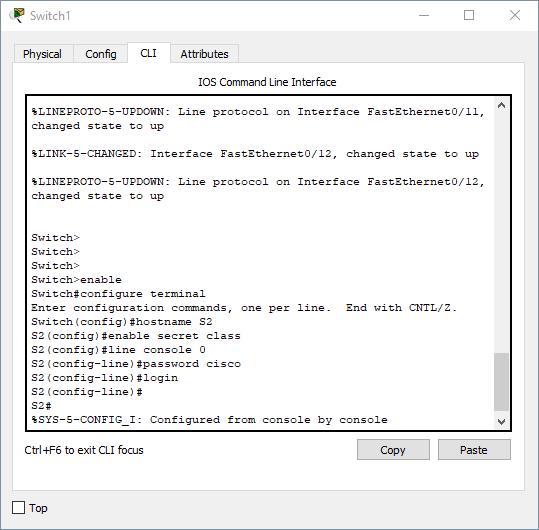

Sigue los mismos pasos que llevamos a cabo para el switch 0. Abajo dejo una imagen de los comandos aplicados.

Recuerda que el nombre para el switch es S2.

Los comandos, juntos, son:

enable
configure terminal
hostname S2
enable secret class
line console 0
password cisco
login

Con esto, si es que lo hicimos bien, ya llevamos 23 % según yo.

Tarea 2: configurar las VLAN en los switches

Aquí viene lo bueno. Es hora de configurar las VLAN en cada switch.

Paso 1: cree y asigne un nombre a las VLAN

En cada switch, asignar los siguientes nombres:

• VLAN 2, nombre = INFORMATICA • Para la VLAN 3, nombre = SISTEMAS • Y en VLAN 4, nombre = MECATRONICA

Notar por favor que se tienen que poner en cada switch.

Switch 1 (que antes de renombrar era el cero)

Abrimos la CLI, si nos pide contraseña es cisco. Luego ejecutamos los siguientes comandos:

enable
configure terminal
vlan 2
name INFORMATICA
vlan 3
name SISTEMAS
vlan 4
name MECATRONICA

Cuando ejecutemos enable, nos pedirá una contraseña. Es class.

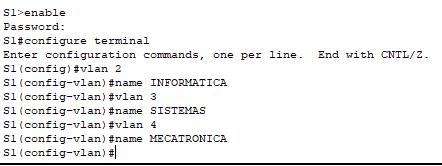

Se ve así:

Con esto ya llevamos 34 % de avance.

Switch 2

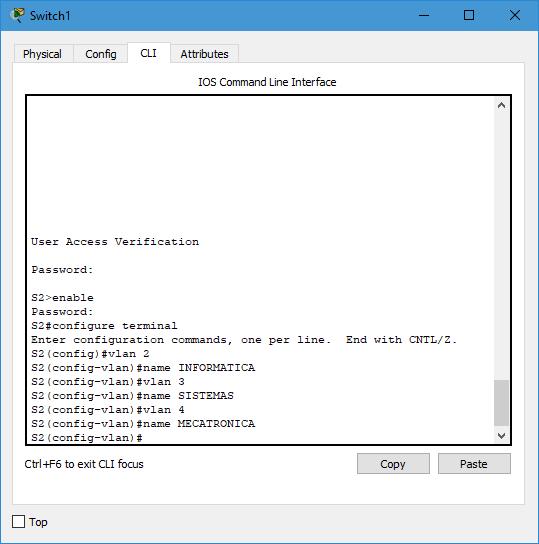

Exactamente lo mismo de arriba, pero en la CLI del S2:

Ya llevamos 46 % de avance :)

Paso 2: Asigne puertos de acceso a las VLAN

Asigne los siguientes puertos de acceso de las PC a las VLAN: (Revisa los puertos en la Topologia) • VLAN 2: PC1, 2 en S1 y PC7 Y 8 en S2 • Para VLAN 3: PC3, 4 en S1 y PC9 Y 10 en S2 • En VLAN 4: PC5, 6 en S1 y PC11 Y 12 en S2

Esto sí se me hizo complicado al inicio, porque no dice qué puertos. No sabía por dónde empezar. Pero si nos damos cuenta, cada PC está conectada a través de las interfaces Fa0/X en donde X es el número de PC.

Veamos esta imagen, la PC 1 está en la Fa0/1:

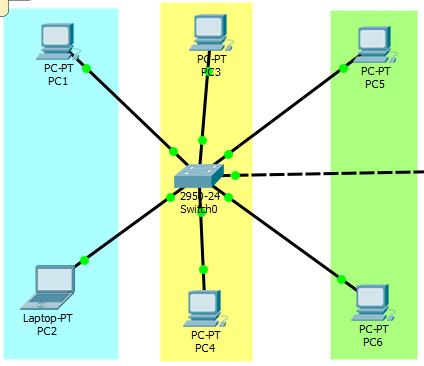

Entonces la PC2 está en la Fa0/2 y así hasta la PC6:

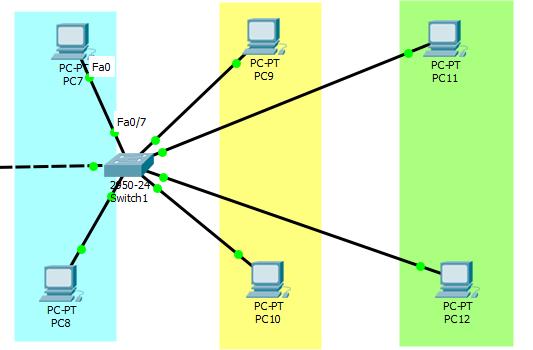

Lo mismo para el segundo switch:

Hora de configurar.

Switch 1

Abrimos de nuevo la CLI. Si pide contraseña, ya la sabemos (si no, vuelve a leer el tutorial porque no has puesto atención).

Recuerda que vamos a asignar, sólo para este switch, lo siguiente:

• En VLAN 2 la PC 1 y 2
• Para VLAN 3 la PC 3 y 4
• Finalmente, en VLAN 4 la PC 5 y 6

Para asignar la PC 1, que está en f0/1 a la VLAN 2, hacemos esto:

interface f0/1
switchport mode access
switchport access vlan 2

Para la PC 2, que está en f0/2 a la VLAN 2, esto:

interface f0/2
switchport mode access
switchport access vlan 2

Y así hacemos para asignar las otras computadoras a las otras VLAN’s:

interface f0/3
switchport mode access
switchport access vlan 3

interface f0/4
switchport mode access
switchport access vlan 3

interface f0/5
switchport mode access
switchport access vlan 4

interface f0/6
switchport mode access
switchport access vlan 4

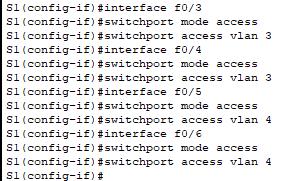

Aquí una imagen:

Con esto ya llevamos 69 % de la actividad.

Switch 2

Lo mismo de arriba, pero recordemos que las VLAN y las PC’s van así:

• PC 7 y 8 en VLAN 2
• Luego, PC 9 y 10 en VLAN 3
• Finalmente, la PC 11 y 12 en VLAN 4

Los comandos son:

enable
configure terminal

interface f0/7
switchport mode access
switchport access vlan 2

interface f0/8
switchport mode access
switchport access vlan 2

interface f0/9
switchport mode access
switchport access vlan 3

interface f0/10
switchport mode access
switchport access vlan 3

interface f0/11
switchport mode access
switchport access vlan 4

interface f0/12
switchport mode access
switchport access vlan 4

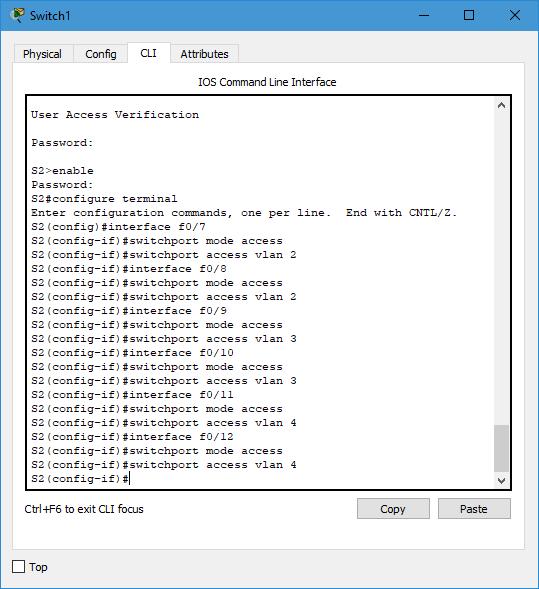

Aquí la imagen:

Con esto ya llevamos 92 % de la práctica.

Verificar la implementación de la VLAN

Para ver que todo haya ido bien, podemos ejecutar:

exit
exit

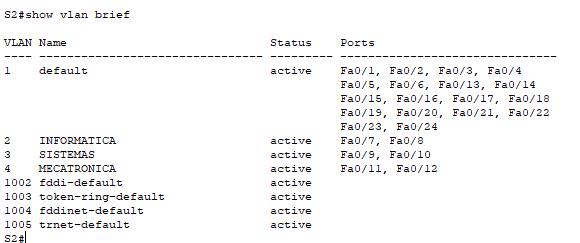

show vlan brief

En cada switch.

En el caso del S2 se ve esto:

Ya casi terminamos, ya casi.

Paso 3: Configurar modo de puerto para ambos switches

No soy un experto en redes y no planeo serlo, así que no sé para qué se tiene que hacer esto pero tenemos que ejecutar algunos comandos finales en cada switch.

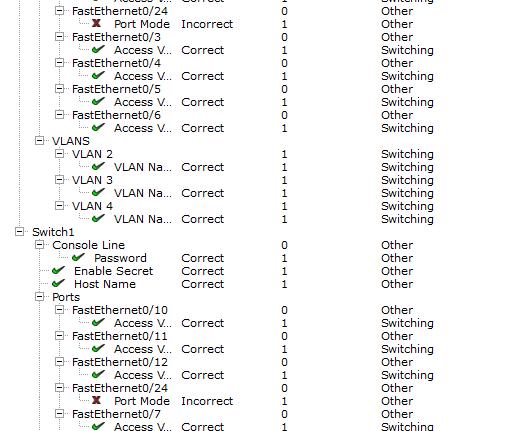

Al hacer la práctica y verificar los resultados, todo va bien excepto por lo que está en rojo:

Así que en la interfaz 0/24 de cada switch había algo malo. Y es en donde me di cuenta de que hay que configurar el modo de puerto.

Switch 1

Abrimos la CLI y ejecutamos:

enable
configure terminal
interface f0/24
switchport mode trunk

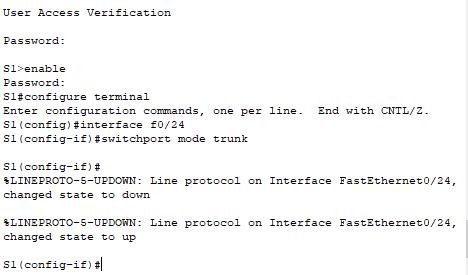

Aquí una imagen:

Switch 2

Lo mismo:

enable
configure terminal
interface f0/24
switchport mode trunk

Aquí la imagen:

Con esto hemos terminado.

Conclusión

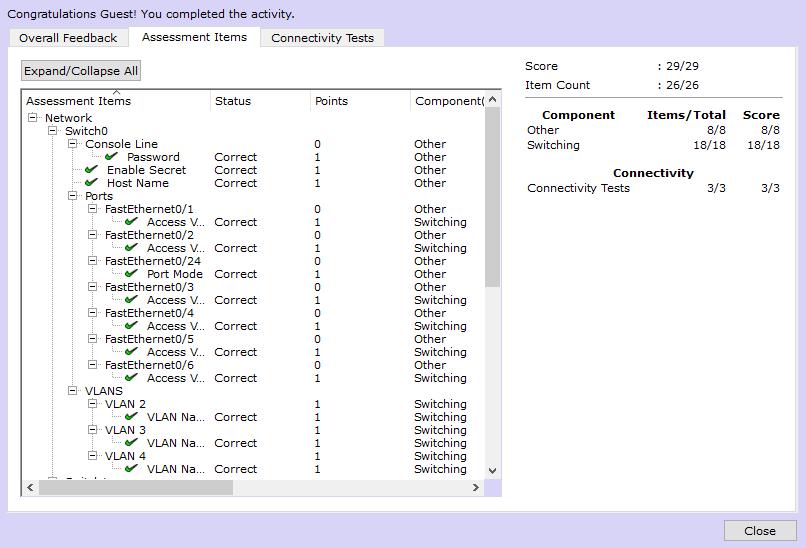

Aquí la imagen que comprueba que hemos cumplido todo lo de la práctica y estamos al 100 % de la actividad:
